Открытая входная дверь впускает в магазин или офис уличный воздух, и его приходится догревать или охлаждать. Разбираем, как завеса Ballu уменьшает воздухообмен через вход, что ослабляет её струю и от чего зависит экономия с учётом расхода энергии самой завесы.
В коммерческих зданиях входные группы — заметная зона потерь тепла. При постоянном открывании дверей в помещение попадает холодный воздух зимой и горячий летом. В результате возрастает нагрузка на систему отопления или кондиционирования, а у входа становится некомфортно. Тепловые завесы Ballu уменьшают этот воздухообмен: направленная струя над проёмом разделяет воздух помещения и улицы. Насколько сильно — зависит от подбора, монтажа и условий на входе.
Даже кратковременное открытие двери усиливает обмен воздухом с улицей. Особенно это заметно на объектах с высокой проходимостью:
Холодный воздух плотнее тёплого, поэтому затекает в помещение у пола, а тёплый уходит через верхнюю часть проёма. Ветер на фасаде и перепад давления между улицей и помещением меняют этот обмен и могут его усиливать. Весь вошедший воздух приходится нагревать. Для масштаба приведём условный расчёт: 1000 м³ морозного воздуха весят около 1,4 т, и чтобы каждый час нагревать такой объём с −20 до +20 °C, требуется около 15 кВт тепла. Сколько воздуха проходит через конкретную дверь, зависит от её размеров, разницы температур, ветра и того, как долго она открыта, поэтому общей для всех зданий доли потерь через вход нет. Чем больше разница температур, тем заметнее последствия:

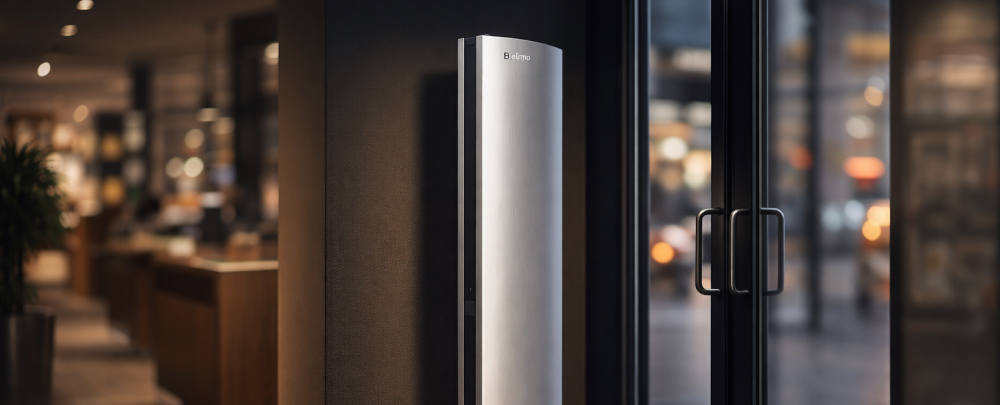

Тепловая завеса забирает воздух помещения через решётку корпуса, при необходимости подогревает его и выпускает через сопло направленным потоком вдоль проёма. При горизонтальном монтаже струя идёт сверху вниз до пола, при вертикальном — сбоку поперёк проёма. Проём при этом остаётся открытым: струя снижает смешивание воздуха помещения и улицы, но часть воздуха всё равно проходит, особенно по краям и при ветре. Теплопотери через проём уменьшаются, но остаются.
Эффективность зависит от:
Длину и серию мы подробно разобрали в статье о подборе тепловой завесы Ballu по размеру проёма. Здесь коротко о последнем пункте: из-за него одинаковые завесы на двух объектах работают по-разному.
Ветер и перекос вентиляции сносят струю внутрь, и холодный воздух проходит под ней
Паспортную максимальную высоту указывают для благоприятных условий. Например, для Ultra 2 она дана при наружной температуре не ниже 0 °C, ветре 1 м/с и сбалансированной приточно-вытяжной вентиляции.1 В мороз, на ветреном фасаде или при перекосе вентиляции допустимая высота уменьшается, поэтому модель подбирают с запасом по дальнобойности струи относительно фактической высоты монтажа.
Ветровой напор на вход может сносить струю внутрь помещения. У Professional Standard 2 сопло поворачивается, и струю наклоняют навстречу ветровой нагрузке.2 Если вытяжка удаляет из здания больше воздуха, чем подаёт приток, недостающий объём заходит через неплотности и открытый вход. Такое разрежение тоже может сносить струю внутрь. До выбора более мощной завесы стоит проверить баланс притока и вытяжки.
Когда внутрь попадает меньше холодного воздуха, системе отопления проще держать температуру у входа. При правильном подборе и монтаже завесы Ballu снижают тепловые потери через открытый проём до 80 %.3 Это верхняя граница, и относится она к потерям именно через проём. Энергопотребление здания складывается и из других статей: теплопотерь через стены, окна и кровлю, нагрева вентиляционного воздуха. Доля входной группы в этом балансе у магазина с дверью прямо на улицу и у офиса с тамбуром разная, поэтому меньшие потери у двери не означают такого же снижения счёта за отопление.
3«При правильном подборе и монтаже завесы обеспечивают снижение тепловых потерь через открытые проёмы до 80 %»
Каталог Ballu Промышленное и коммерческое тепловое оборудование 2025-2026, с. 44
Энергию тратит и сама завеса. Вентиляторы расходуют немного: у BHC-H15T18-PS2 из серии Professional Standard 2 High это 290 Вт на максимальной скорости. Электрический нагреватель той же модели потребляет 18 кВт в полном режиме и 9 кВт в частичном.4 Это величина того же порядка, что и тепло на подогрев 1000 м³/ч морозного воздуха из примера выше. Экономию оценивают по зданию целиком: сравнивают затраты на отопление вместе с работой завесы и без неё за одинаковый период при сопоставимых условиях. В расчёт входят вентиляторы, электрический нагрев или тепло, полученное от теплоносителя, в том числе при закрытой двери.
Итоговый расход во многом зависит от управления. Электрические Professional Standard 2 Medium и High дополняют пультом BRC-D и дверным контактом. Тогда в ручном режиме и в режиме «Эко» (A1) открытие двери включает максимальные вентиляцию и нагрев. Через 20 секунд после закрытия завеса возвращается к ранее установленному режиму, а в режиме «Эко» после достижения заданной температуры в помещении отключает нагрев и вентиляцию.5 В режиме «Антизамерзание» завеса на дверной контакт не реагирует. Расход при закрытой двери зависит от выбранного режима и температуры в зале. Водяные модели с индексом W берут тепло из системы отопления здания, поэтому при выборе типа нагрева сравнивают цену электрического киловатт-часа и тепла от котельной или теплосети.
Полная мощность включается при открытой двери и держится ещё 20 секунд после закрытия
Летом завесу используют без нагрева: у электрической модели отключают нагрев, у водяной перекрывают подачу теплоносителя. Струя уменьшает приток горячего уличного воздуха, пыли и насекомых в кондиционируемое помещение. Ветер, перепад давления и перекос вентиляции ослабляют этот барьер так же, как зимой.
Без тепловой завесы у входа появляются:
С завесой, подобранной под проём:
Это особенно важно там, где люди подолгу работают у входа: у касс, стоек администратора и гардеробов. Для таких мест мы рекомендуем завесу с подогревом и дверным контактом.
В нашем ассортименте серии Ballu рассчитаны на разную высоту проёма и разные условия у входа:
| Серия | Где уместна | Максимальная высота установки | Нагрев |
|---|---|---|---|
| AirShell | входные двери магазинов, кафе и офисов; низкопрофильный корпус | 2,5 м | электрический |
| Professional Standard и Professional Standard 2: Basic, Medium, High | входные группы коммерческих зданий; у PS2 Medium и High есть пульт BRC-D (опция), Modbus и управление группой завес | 3 м, 3,5 м и 4,5 м соответственно | электрический или водяной, у High есть модели без нагрева |
| Ultra и Ultra 2 | ворота складов и цехов с капельной влагой и загрязнённым воздухом; электрические компоненты IP54 | 6 м | электрический, водяной или без нагрева |
| Atlas, Stella, Business Solution | входные группы с повышенными требованиями к внешнему виду | 4,5 м, у Stella — 4 м6 | Atlas и Stella — электрический или водяной, Business Solution — электрический |
Ряд закрывает объекты от двери небольшого магазина до складских ворот. Все серии и исполнения собраны в разделе воздушных завес Ballu.
Правильно подобранная тепловая завеса Ballu уменьшает теплопотери через открытый вход, сквозняки у двери и нагрузку на отопление и кондиционирование. Перед покупкой сверьте паспортную высоту серии с фактической высотой монтажа, проверьте баланс притока и вытяжки и решите, нужен ли дверной контакт. От этого зависят плотность воздушного барьера и расход самой завесы, а экономию по зданию оценивают с учётом обоих факторов.
