Канальный кондиционер Ballu: как учесть напор, воздуховоды и высоту потолка

До покупки канального кондиционера нужны расчёт холода, расходы по помещениям, схема воздуховодов и сумма потерь на самом тяжёлом воздушном пути. После этого проверяют, выдаёт ли внутренний блок нужный расход при рассчитанном внешнем статическом напоре и помещается ли вместе с дренажом и сервисными зонами над потолком.

Мощность и воздух считают отдельно

Холодопроизводительность компенсирует теплопритоки, а расход воздуха переносит холод по помещениям. Одинаковая мощность не гарантирует одинаковые расход и напор. Сначала определяют нагрузку каждой зоны, затем распределяют общий объём воздуха между решётками.

Канальный кондиционер: как учесть напор, воздуховоды и высоту потолка — это последовательность взаимосвязанных проверок. Уменьшение сечения ради низкого потолка повышает скорость, сопротивление и шум. Увеличение вентилятора без пересчёта сети может создать сквозняк и свист на решётках.

Внешний напор расходуется за пределами блока

Внешний статический напор — давление, доступное для подключённой сети при заданном расходе. Внутренние потери штатного блока уже учтены изготовителем. Дополнительный фильтр, шумоглушитель, клапан, переход и решётка входят в аэродинамический расчёт.

Для прямых участков складывают удельные потери, умноженные на длину. Затем добавляют сопротивления фасонных деталей и паспортные потери устройств. Параллельные ветви не суммируют: сравнивают полные пути от блока до конечной решётки и обратно, выбирают критический и балансируют остальные.

Например, прямые участки дают 22 Па, повороты и тройники — 31 Па, фильтр — 35 Па, клапан — 14 Па, подающая и возвратная решётки — 28 Па. Критический путь требует 130 Па. Модель подходит, если её характеристика подтверждает проектный расход при этом давлении, а не только имеет в описании близкое максимальное значение.

Рабочая точка важнее максимального расхода

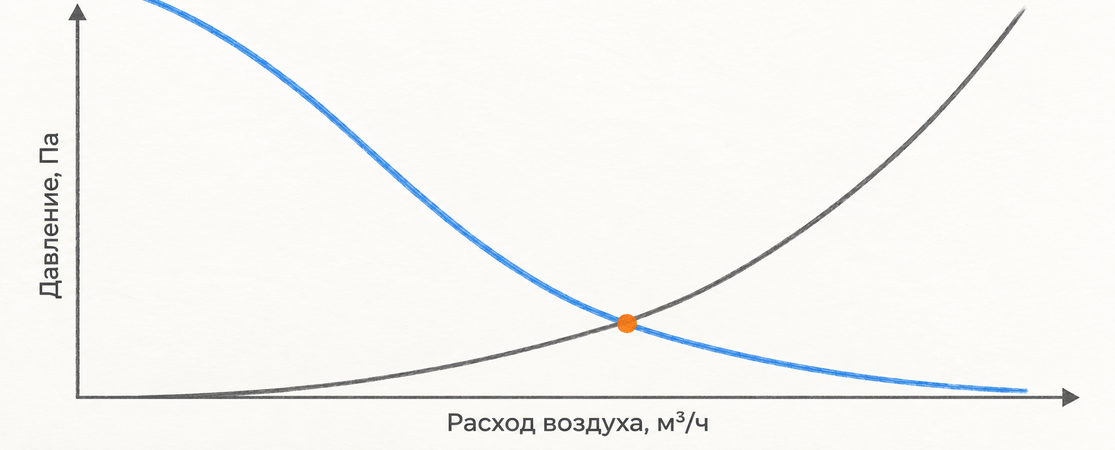

С ростом сопротивления фактический расход вентилятора уменьшается. На графике рабочая точка находится на пересечении характеристики блока и кривой сети. Если паспорт приводит несколько ступеней напора, выбирают настройку, которая покрывает расчёт без избыточного дросселирования.

В актуальном разделе Ballu представлены модели с расходом от 600 до 5000 м³/ч; для отдельных исполнений заявлено статическое давление 150 Па. Эти границы помогают отобрать серию, но финальный выбор требует графика конкретного типоразмера.

Ballu BLCI_D-24HN1_24Y имеет холодопроизводительность 7,1 кВт, максимальный расход 1100 м³/ч и внутренний блок высотой 210 мм. У BLC_D-36HN1_21Y мощность 10,55 кВт, расход до 1650 м³/ч и высота корпуса 290 мм. Сравнение показывает, что мощность, расход и монтажный габарит нужно проверять одновременно.

Потолочная отметка складывается из нескольких размеров

К высоте корпуса добавляют подвесы, виброразвязку, теплоизоляцию, присоединительные переходы и место для дренажа. Прямоугольный воздуховод может оказаться выше блока, особенно рядом с переходом. Пересечения со светильниками, балками, трубами и кабельными лотками решают на координационном плане до монтажа.

Нельзя резко сплющивать канал сразу после блока. Короткий переход создаёт неравномерный поток, повышает потери и шум. Если высоты не хватает, меняют трассу, форму сети или типоразмер оборудования, а не уменьшают всё сечение без расчёта.

Решётки определяют комфорт в помещении

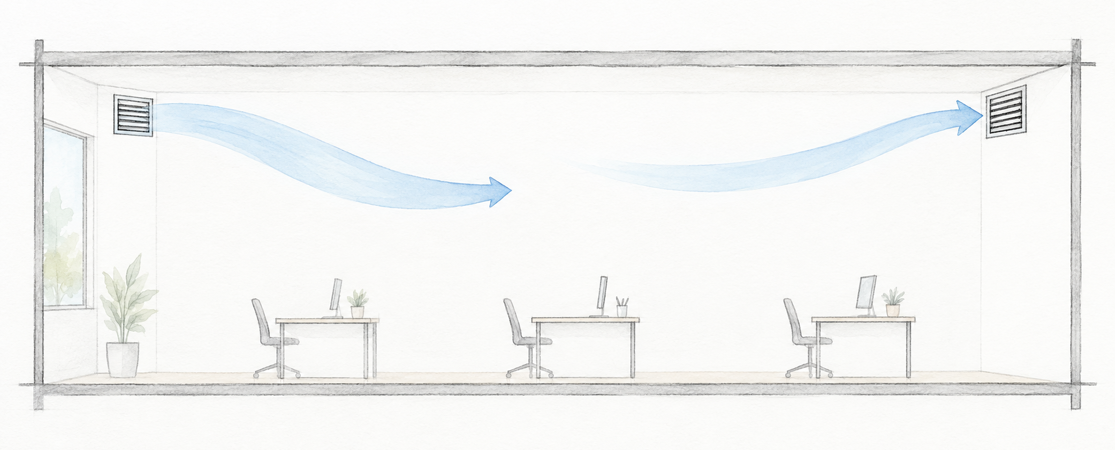

Решётку выбирают по расходу, скорости, дальнобойности струи и шуму. Подающий воздух не направляют прямо на постоянные рабочие места. Возврат размещают так, чтобы поток проходил через обслуживаемую зону, а не замыкался между соседними решётками.

После монтажа расходы измеряют на каждом выходе. Дальние ветви открывают, ближние регулируют клапанами. Балансировку выполняют при чистом фильтре, затем проверяют запас по давлению на допустимом загрязнении.

Дренаж и люки проектируют вместе с потолком

Конденсат отводят по инструкции выбранного блока. Самотечный участок ведут с постоянным уклоном, теплоизолируют и оставляют доступным для промывки. Если требуется насос, проверяют совместимость, допустимый подъём и аварийный сигнал уровня.

Сервисный люк должен позволять извлечь фильтр, открыть электрический отсек, осмотреть поддон и соединения. Маленькое отверстие «для осмотра» не заменяет рабочий доступ. Под блоком оставляют зону демонтажа узлов, а соединения не прячут над несъёмной перегородкой.

Подмес воздуха не заменяет вентиляцию

В карточках некоторых канальных Ballu указана особенность «приток свежего воздуха». Это означает возможность присоединения наружного воздуха в пределах конструкции, но не готовую приточную систему. Допустимый объём, фильтрацию, нагрев зимой и баланс вытяжки рассчитывают отдельно.

Большой санитарный расход увеличивает тепловую и влажностную нагрузку. Для него может потребоваться самостоятельная приточная установка. Смешивать наружный и рециркуляционный воздух без проверки точки подключения и автоматики нельзя.

Проверка перед заказом

1. Рассчитайте теплопритоки и расход по каждой зоне.
2. Выберите решётки и назначьте сечения воздуховодов.
3. Сложите потери критического подающего и возвратного пути.
4. Найдите рабочую точку на характеристике внутреннего блока.
5. Проверьте высоту корпуса, переходов, изоляции и дренажа.
6. Разместите сервисные люки и зоны демонтажа.
7. После пуска измерьте расходы, шум и отвод конденсата.

Правильно подобранный канальный блок выдаёт расчётный воздух при сопротивлении сети, укладывается в доступную высоту и остаётся обслуживаемым. Если хотя бы одна проверка не проходит, меняют схему или серию до отделки потолка.
