Промышленный осушитель Ballu: как оценить влагосъём для склада или стройки
Влагосъём считают по влагобалансу помещения и сравнивают с производительностью осушителя при рабочих температуре и влажности. Разбираем расчёт на примере склада, два паспортных режима Ballu Sand Hill, дренаж и срок сушки на стройке.
Чтобы оценить, какой влагосъём нужен промышленному осушителю для склада или стройки, сначала составляют влагобаланс: сколько воды за сутки приходит в помещение с наружным воздухом, из материалов и от технологических процессов. Затем эту величину сравнивают с производительностью осушителя при той температуре и влажности, которые будут на объекте. Число в маркировке колонных осушителей Ballu Sand Hill соответствует 30 °C и 80 %, а в прохладном помещении аппарат снимает заметно меньше.
Откуда берётся вода и как её снимает осушитель
На складе основной источник — наружный воздух. Он входит через ворота, неплотности и вентиляцию, а летом несёт больше влаги, чем воздух внутри. К нему добавляются влажный груз, мокрая уборка пола и тара с улицы. На стройке картина другая: воду отдают свежая стяжка, штукатурка и бетон, и её количество задают рецептура и толщина слоёв. Воздухообмен в закрытом помещении там обычно вторичен.
Конденсационный осушитель охлаждает воздух на теплообменнике, собирает выпавшую воду и возвращает воздух в помещение. Сколько воды он снимет за час, зависит от влагосодержания проходящего воздуха: в холодном и сухом помещении его меньше. Компрессор колонных моделей Ballu Sand Hill может поднять температуру в осушаемом помещении на 1–4 °C — это штатное явление.
Какие данные собрать до подбора
- Объём помещения — площадь, умноженная на высоту. Для стеллажного склада высота важна не меньше площади.
- Начальные температуру и влажность — по гигрометру, в разное время суток.
- Целевую влажность: для хранения её задают требования к грузу, для стройки — технология отделочных работ.
- Температуру в период осушения, включая ночь и выходные.
- Воздухообмен: как часто открывают ворота, работает ли приточная вентиляция, есть ли неплотные проёмы.
- Внутренние источники влаги: материалы, мойку, технологические процессы.
- Точку слива конденсата и доступное питание — 220 или 380 В.
Приток влаги с наружным воздухом
Для расчёта нужно влагосодержание — масса водяного пара в килограмме сухого воздуха, г/кг. Его находят по i-d-диаграмме или психрометрическому калькулятору по температуре и относительной влажности. Приток влаги с воздухом считают по формуле:
W = L × 1,2 × (dнар − dвн) / 1000,
где W — приток влаги, кг/ч; L — расход поступающего воздуха, м³/ч; 1,2 — плотность воздуха, кг/м³; dнар и dвн — влагосодержание снаружи и внутри, г/кг.
Возьмём условный склад 30 × 20 м высотой 6 м — объём 3600 м³. Ворота закрыты большую часть смены, неорганизованный воздухообмен примем равным 0,2 объёма в час, то есть 720 м³/ч. Снаружи обычный летний день в Москве: 22 °C и 70 %, влагосодержание около 11,6 г/кг. Внутри нужно держать 18 °C и 50 % — около 6,4 г/кг. Разность 5,2 г/кг даёт приток около 4,5 кг/ч, или примерно 108 л/сут. Влажный груз и уборку прибавляют отдельно, а воздухообмен пересчитывают по фактическому режиму ворот: каждая лишняя погрузка с открытым проёмом увеличивает L.
Паспортные литры и рабочая точка

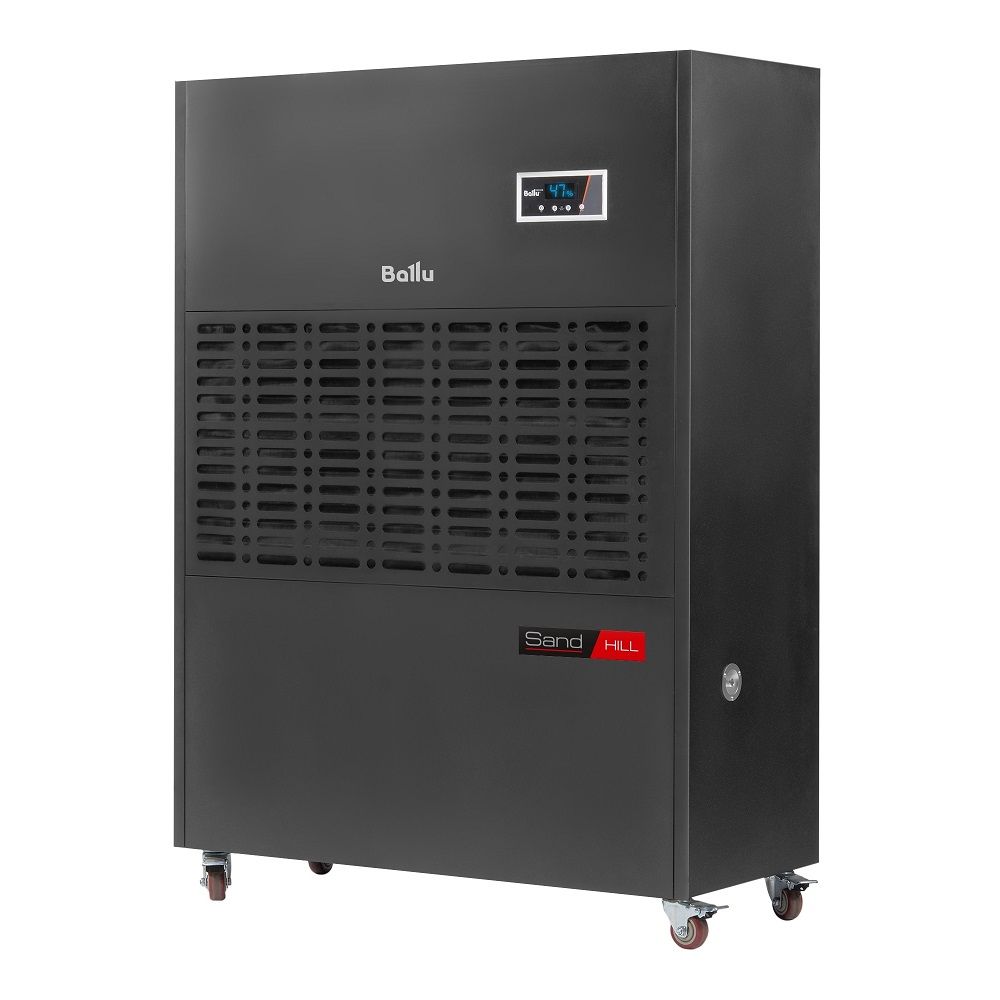

Для колонных осушителей серии Ballu Sand Hill руководство по эксплуатации приводит производительность в двух режимах. Сравнение показывает, насколько условия меняют результат:
| Модель | 30 °C, 80 %, л/сут | 27 °C, 60 %, л/сут | Расход воздуха, м³/ч | Питание |
|---|---|---|---|---|
| BDH-168L | 168 | 85 | 1800 | 220–240 В |
| BDH-240L | 240 | 140 | 2400 | 380 В, три фазы |
| BDH-360L | 360 | 180 | 3000 | 380 В, три фазы |
Число в маркировке соответствует первому режиму. При 27 °C и 60 % производительность падает на 42–50 %. На складе из примера целевые 18 °C и 50 % ещё холоднее и суше, поэтому BDH-240L там снимет меньше 140 л/сут, и расчётные 108 л/сут оказываются близко к этой границе. Для такой задачи рекомендуем сравнить BDH-360L и пару BDH-240L, уточнив у нас их производительность при 18 °C и 50 %. Два аппарата к тому же проще расставить по длинному складу.

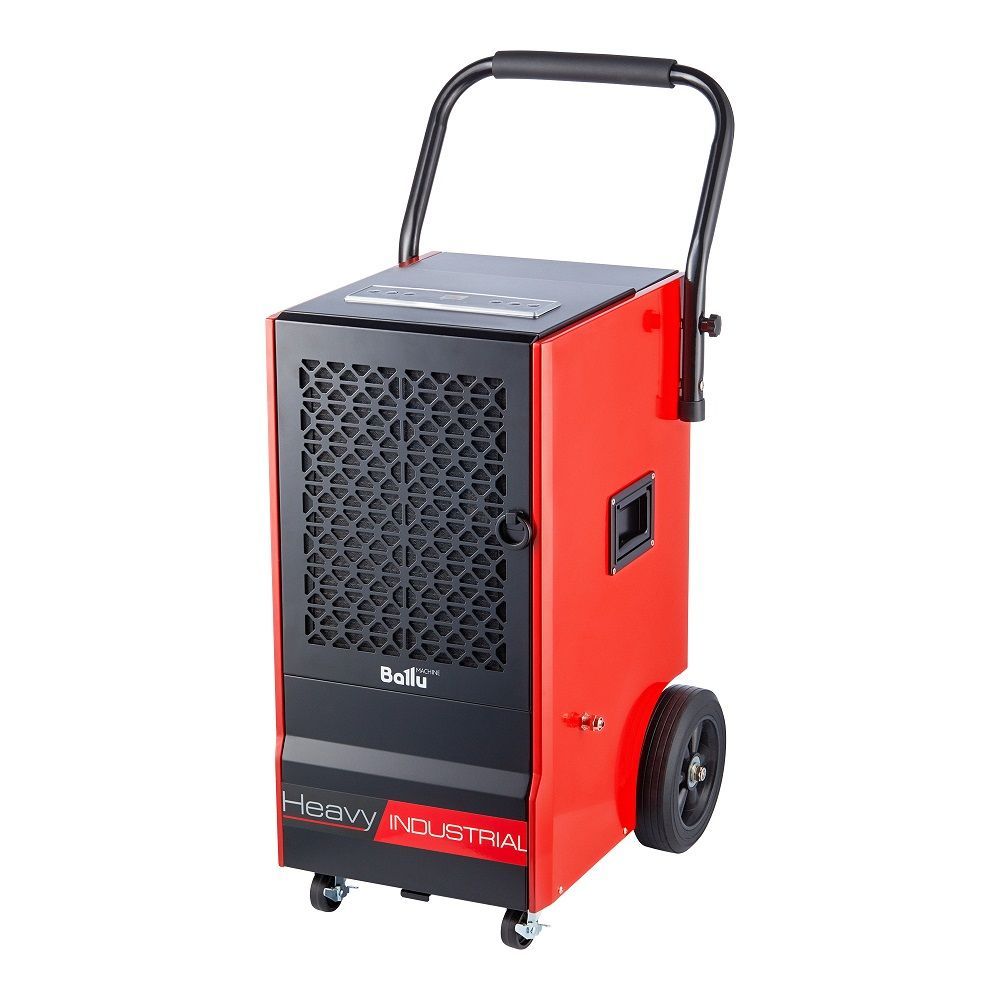

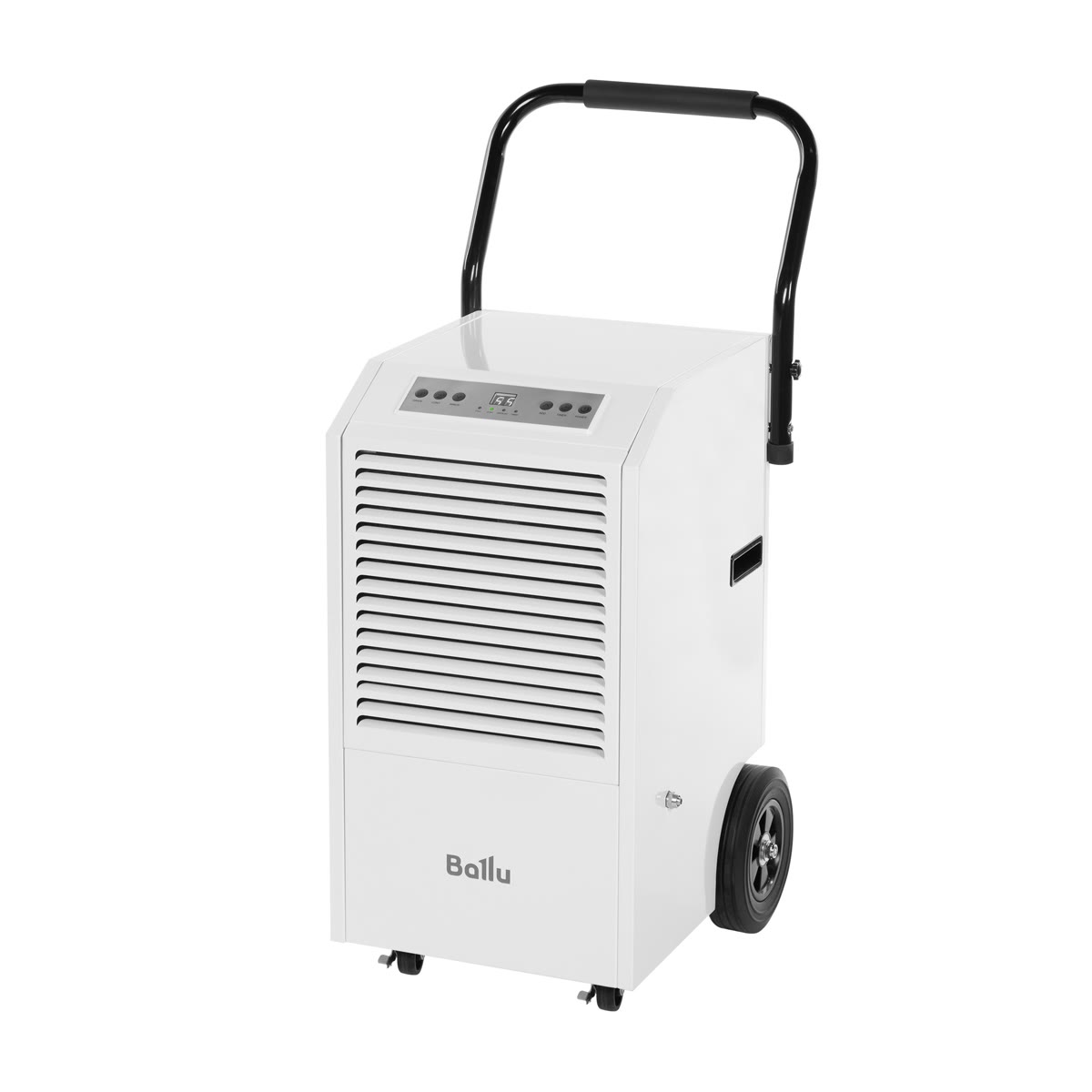

Для отдельных помещений и этажей на стройке в нашем ассортименте есть мобильные осушители серии Heavy Industrial: BDI-50L на 50 л/сут и BDI-70LP на 70 л/сут. Условия, при которых измерены эти значения, в их руководствах не приведены. С Sand Hill их сравнивают по производительности при одинаковых температуре и влажности.
Сколько времени займёт сушка
Чтобы оценить срок сушки, объём воды, которую нужно удалить, делят на чистый влагосъём — производительность осушителя минус постоянный приток влаги с воздухом. Условный пример: материалы этажа должны отдать 300 л, через неплотности приходит 15 л/сут, а осушитель в рабочем режиме снимает 55 л/сут. Чистые 40 л/сут дают около восьми суток.

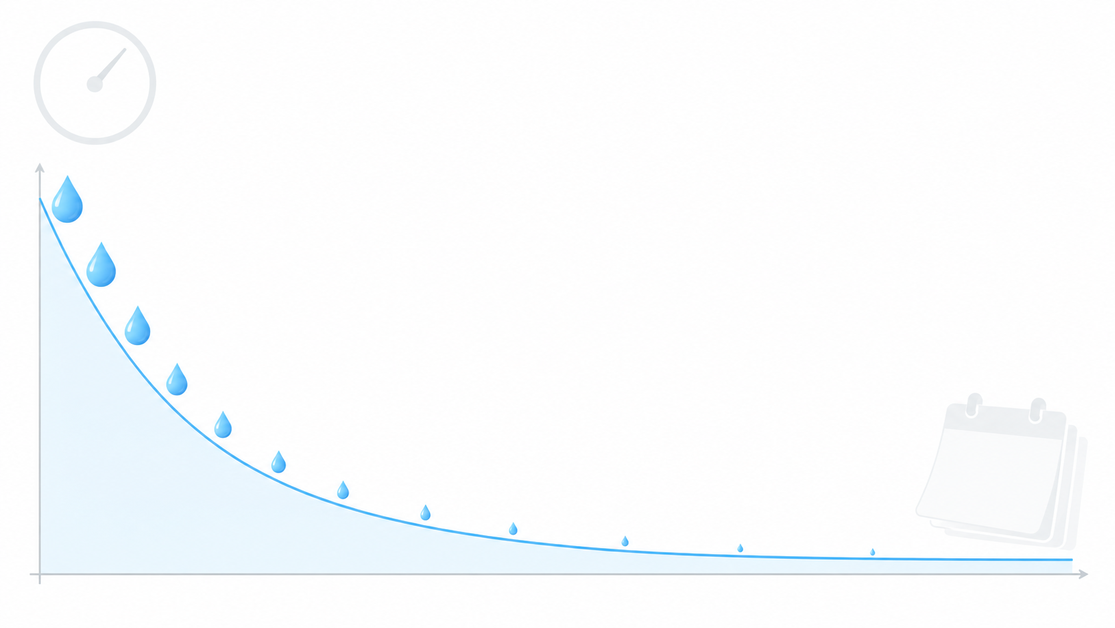

Последние дни идут медленнее первых. По мере снижения влажности каждый кубометр воздуха несёт меньше воды, производительность осушителя падает, а материал отдаёт влагу медленнее. Готовность к отделке определяют по влажности основания, а гигрометр в воздухе показывает только состояние помещения. Окна и двери на время осушения закрывают: чем герметичнее помещение, тем быстрее идёт сушка.
Температура, дренаж и обслуживание
Нижний температурный предел решает, подходит ли конденсационный осушитель вообще. Sand Hill рассчитаны на осушение от +10 °C; при температуре ниже 10 °C в сочетании с влажностью ниже 35 % осушение малоэффективно. BDI-50L и BDI-70LP работают от +5 °C. Поэтому неотапливаемый склад зимой сначала подогревают.
Конденсат лучше сразу отводить в канализацию. Бак BDI-50L вмещает 7 л: на паспортной производительности он заполнится примерно за 3–4 часа, после чего осушитель подаст сигнал и остановится. Для длительной сушки к нему подключают дренажную трубку. В BDI-70LP встроена дренажная помпа: она нужна, когда слив расположен выше аппарата. Колонны Sand Hill выводят воду через дренажное отверстие, поэтому точку слива для них готовят заранее.

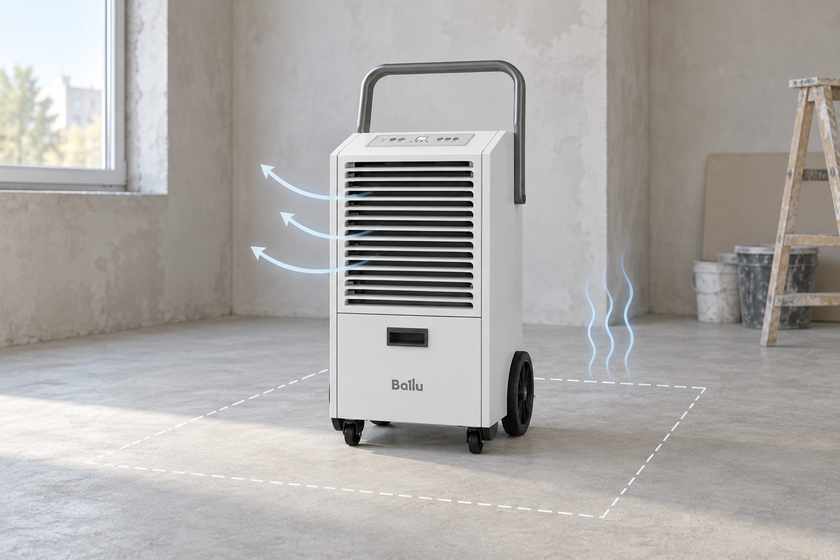

Перед заборной и выпускной решётками оставляют не менее 50 см свободного пространства. У всех пяти моделей степень защиты IPX0: от воды корпус не защищён, поэтому аппарат ставят на ровный пол в стороне от брызг и мокрых работ. BDI-50L подключают к отдельной линии 220–240 В, а после перевозки выдерживают в вертикальном положении не менее двух часов. Sand Hill при перемещении наклоняют не более чем на 45°, а их фильтр в сильно запылённом помещении чистят ежедневно, чтобы не терять производительность.
Шесть шагов подбора
- Измерить объём, температуру и влажность, задать целевой режим.
- Посчитать приток влаги с воздухом по разности влагосодержания.
- Добавить воду из материалов и процессов, для стройки — с учётом срока работ.
- Найти производительность модели при рабочих температуре и влажности.
- Заложить запас и решить, нужен один аппарат или несколько.
- Проверить нижний температурный предел, питание, слив и место установки.
Если ворота склада открыты почти постоянно, сначала сокращают приток влажного воздуха тамбуром, воздушной завесой или режимом погрузки: иначе осушитель будет сушить наружный воздух. Если помещение остаётся холоднее +5…+10 °C, задачу решают подогревом или адсорбционными осушителями. Когда влагобаланс посчитан, модель удобно подобрать в разделе осушителей воздуха Ballu.
