Прецизионное охлаждение серверной: как выбрать схему резервирования

Схему резервирования для охлаждения серверной строят вокруг двух чисел: явной холодопроизводительности одного блока и числа установок, которые могут одновременно выйти из строя без потери температурного режима в стойках. Сначала считают тепловую нагрузку, затем — с каким запасом её закрывает один прецизионный блок, и только потом решают, что случится с температурой у стоек, если этот блок остановится на обслуживание или откажет зимой, и сколько резервных установок добавить сверх расчёта.

Когда серверной нужен прецизионный кондиционер

Обычная сплит-система рассчитана на переменную бытовую нагрузку и циклы включения-выключения по термостату. Серверная греется непрерывно, круглый год, а тепло от стоек, ИБП и коммутаторов почти полностью явное — оно повышает температуру воздуха, а не влажность. В таком режиме бытовой кондиционер быстро вырабатывает ресурс компрессора и не удерживает узкий диапазон температуры и влажности серверного оборудования.

Прецизионный кондиционер спроектирован для непрерывной работы 24/7: инверторный компрессор плавно меняет производительность вместо частых пусков и остановок, а электронный терморасширительный вентиль держит точную настройку хладагента при разной нагрузке. В нашем ассортименте за это отвечают инверторные компрессоры и EC-вентиляторы линейки Ballu Machine серий BPA, BPW и BPHA.

Из чего складывается тепловая нагрузка серверной

Перед подбором складывают четыре цифры: мощность серверов и сетевого оборудования, потери источников бесперебойного питания, мощность освещения и явное тепловыделение персонала. Почти вся электрическая мощность оборудования в итоге переходит в тепло воздуха — это и есть расчётная нагрузка.

Отдельно учитывают теплопритоки через стены, кровлю и остекление, если серверная не в глубине здания. Обычно эта доля невелика рядом с нагрузкой от оборудования, но игнорировать её при расчёте на неполную загрузку стоек не стоит — иначе к моменту расширения серверной запаса по мощности не останется.

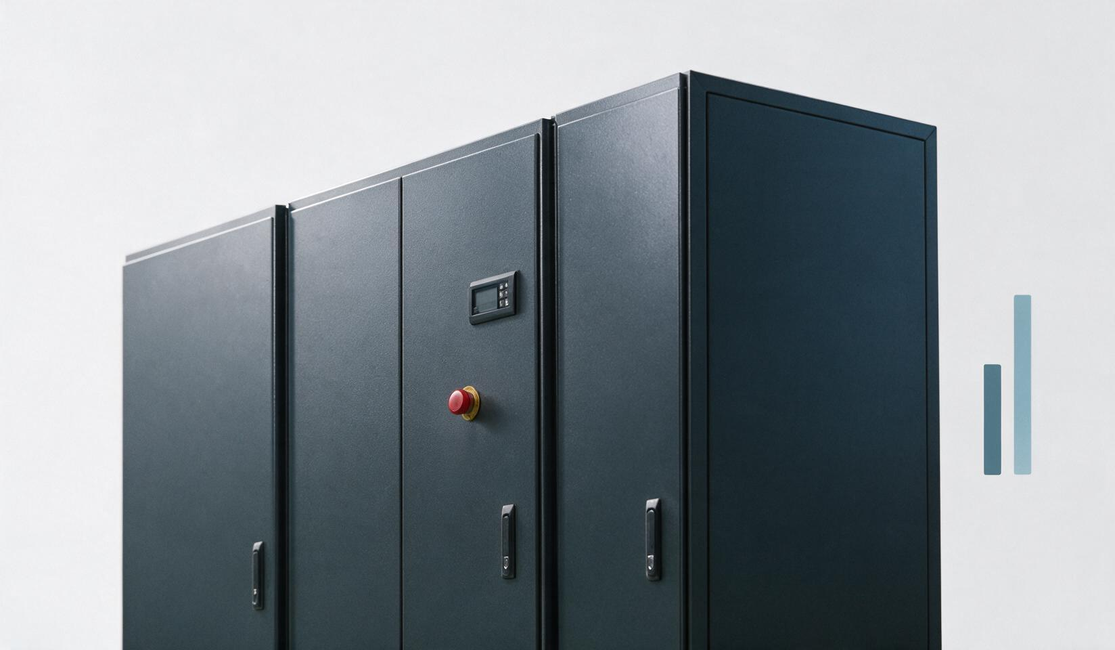

Явная и полная холодопроизводительность: что смотреть в паспорте

В паспорте прецизионного кондиционера указаны два числа: полная холодопроизводительность и явная. Полная включает отвод влаги из воздуха, явная — только снижение температуры. Серверная почти не выделяет влагу, поэтому блок подбирают по явной холодопроизводительности: ориентир на большее число создаёт ложный запас.

У модели Ballu Machine BPA-461 полная холодопроизводительность — 43,4 кВт, явная — 43,2 кВт: разница минимальна, осушение в серверной почти не требуется. А у более крупной BPHA-932 полная — 92,7 кВт при явной 82,9 кВт: на такой мощности разрыв уже заметен и его закладывают в расчёт. Рядом сверяют расход воздуха и шум: у линейки BPA они растут от 2 200 до 22 500 м³/ч и от 49 до 69 дБ(А) вместе с мощностью — для помещения с постоянным присутствием персонала эти параметры не менее важны, чем киловатты.

Приток и возврат воздуха: как разделить холодный и горячий коридор

Прецизионный кондиционер не решает задачу распределения воздуха сам по себе — это делает организация притока и возврата в помещении. Стойки разворачивают лицом друг к другу так, чтобы холодный воздух подавался к передним панелям, а нагретый выходил через тыльную сторону в отдельный коридор, откуда его и забирает кондиционер. Так расчётная явная холодопроизводительность используется полностью, а не смешивается с уже охлаждённым воздухом на входе.

Если коридоры не разделены, часть охлаждённого воздуха возвращается к кондиционеру, минуя стойки, и датчик показывает более низкое значение, чем есть на входе в оборудование. Даже верно подобранный блок не удерживает температуру у стоек, и проблема выглядит как нехватка мощности, хотя причина — в схеме воздухораспределения.

Зима, фрикулинг и дистанционный мониторинг

Зимой тепловая нагрузка серверной не снижается — оборудование греет воздух круглый год, а холодный уличный воздух даёт возможность для экономии. Функция FREECOOLING в линейке Ballu Machine использует наружный холодный воздух для охлаждения контура без полной загрузки компрессора — бытовая сплит-система зимой так не умеет.

За режимом работы следят дистанционно: BMS передаёт показания температуры, влажности и статус блока в диспетчеризацию здания, а групповое управление SMARTnet синхронизирует несколько кондиционеров и сокращает суммарное энергопотребление группы до 60% за счёт распределения нагрузки. Без него соседние блоки могут одновременно охлаждать и осушать воздух, компенсируя действия друг друга.

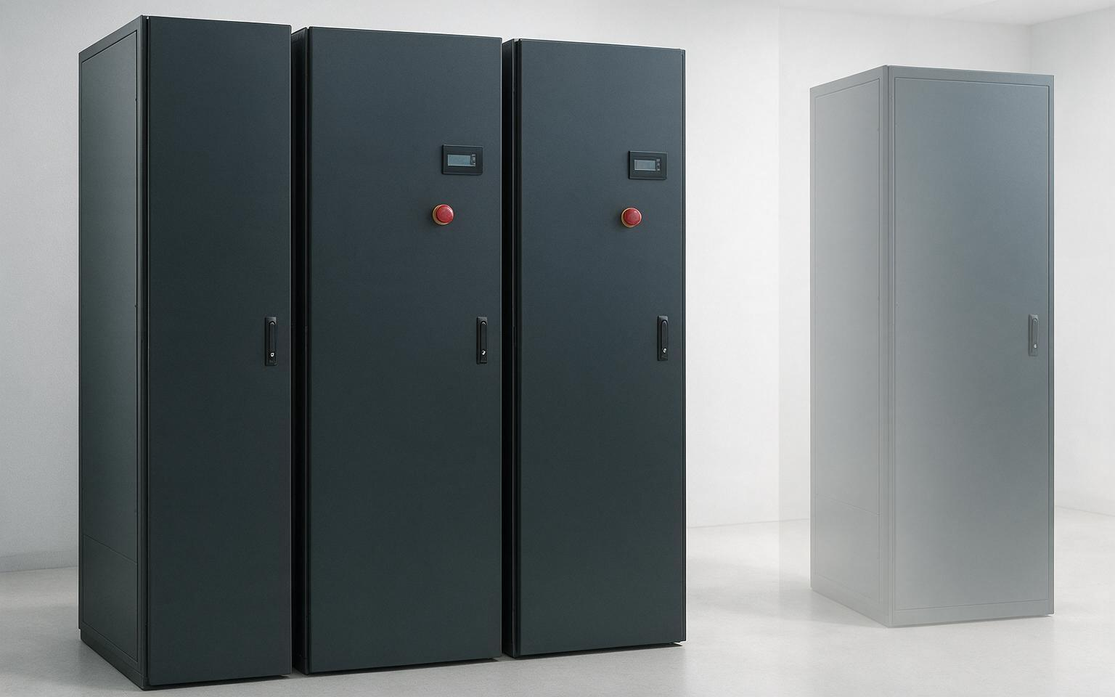

Схема N+1: сколько блоков ставить сверх расчётной нагрузки

N — минимальное число одинаковых кондиционеров, закрывающих расчётную явную нагрузку серверной. Плюс один резервный блок той же модели добавляют, чтобы отключение одной установки на сервис, ремонт или из-за отказа не подняло температуру в стойках: оставшихся N блоков по-прежнему хватает на полную нагрузку.

Например, если нагрузка закрывается тремя блоками Ballu Machine BPW-461 по 43,4 кВт, для схемы N+1 устанавливают четыре одинаковых блока: в обычном режиме нагрузку распределяют между всеми четырьмя с недогрузом, а при остановке любого оставшиеся три принимают её полностью, без разрыва в охлаждении. Для серверных с повышенными требованиями к непрерывности применяют более глубокое резервирование — 2N, полное дублирование мощности; для большинства коммерческих серверных N+1 закрывает риск единичного отказа без лишних установленных блоков.

Порядок подбора: от нагрузки до готовой схемы

Расчёт удобно свести к последовательности шагов:

1. Сложить тепловыделение серверов, сетевого оборудования, ИБП и освещения — получить расчётную явную нагрузку.
2. Добавить теплопритоки через ограждающие конструкции и остекление, если они значимы для помещения.
3. Подобрать модель по явной, а не по полной холодопроизводительности, сверив расход воздуха и уровень шума.
4. Определить число N рабочих блоков с запасом 10–15% на неполную загрузку стоек.
5. Добавить резервный блок для схемы N+1 либо перейти на 2N при повышенных требованиях к непрерывности.
6. Разделить холодный и горячий коридор и подключить блоки к общему мониторингу BMS или SMARTnet.

Когда одного блока достаточно, а когда решение не подходит

Для небольшой серверной с нагрузкой 7–15 кВт схема N+1 из двух блоков Ballu Machine BPA-71a обходится дороже одного блока с запасом по мощности и планом замены на время обслуживания. Резервирование оправдано, когда простой означает остановку сервисов или потерю данных, а не плановую паузу на несколько часов.

Если в здании уже есть контур охлаждённой воды или собственный чиллер, вместо кондиционеров со встроенным компрессором рассматривают серию BPCW: она не расходует ресурс компрессора внутри серверной, но требует отдельного источника охлаждённой воды с запасом мощности. Обратная ошибка — подбирать кондиционер по каталожной мощности без проверки явной холодопроизводительности и коридоров: тогда даже блок с запасом не удерживает температуру у стоек, а решением становится исправленная схема воздухораспределения, а не более мощная модель.
