Один наружный блок вместо нескольких: мульти-сплит-системы Ballu обслуживают до пяти комнат, а инвертор регулирует производительность в зависимости от нагрузки.

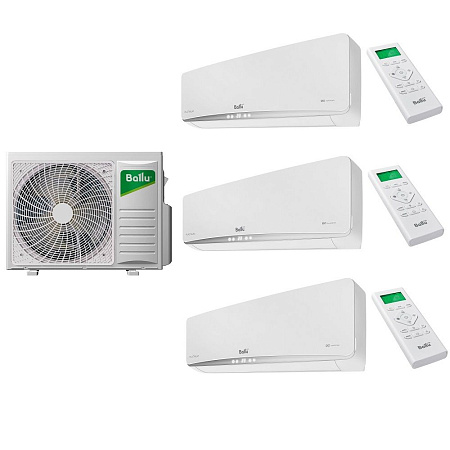

Мульти-сплит-система Ballu охлаждает и обогревает несколько комнат от одного наружного блока. В зависимости от модели к нему подключают до двух, трёх, четырёх или пяти внутренних блоков, а инверторный компрессор меняет производительность под нагрузку комнат. У нас представлены три линейки наружных блоков: Free Match, её исполнение _LP для случаев, когда наружный блок стоит далеко от комнат, и Multi Smart.
Больше всего места система экономит на фасаде: вместо отдельного наружного блока на каждую комнату на стене или балконе остаётся один. В каждой комнате при этом стоит свой внутренний блок со своим пультом и своей температурой.
Конфигурацию выбирают по таблице компоновки из руководства наружного блока. Например, к BA5OI-FM/out-42HN8/EU подходит 91 сочетание внутренних блоков с индексами 7, 9, 12, 18 и 24 для одной–пяти комнат. Free Match работает с настенными, кассетными и канальными блоками: в спальне можно поставить настенный, а в гостиной — канальный. Multi Smart рассчитан только на настенные блоки BSYI-FM и BSNI-FM. Чем мульти-сплит отличается от нескольких отдельных кондиционеров, разбираем в статье «Мультисплит-система или несколько кондиционеров?».
В квартире или доме комнаты редко нуждаются в полной мощности одновременно: днём работает кабинет, вечером гостиная и спальня. Когда суммарная нагрузка падает, инверторный компрессор снижает производительность в пределах рабочего диапазона, а вместе с ней и потребление. У BA3OI-FM/out-27HN8/EU номинальная холодопроизводительность 27 000 BTU/ч (около 7,9 кВт), а диапазон регулирования — от 7 848 до 29 650 BTU/ч, то есть примерно от 2,3 до 8,7 кВт.
В ряду Free Match нижняя граница растёт с типоразмером: у BA5OI-FM/out-42HN8/EU она около 2,8 кВт, больше номинала внутреннего блока с индексом 7 (около 2 кВт). Поэтому рекомендуем подбирать наружный блок по расчётным нагрузкам комнат и допустимым сочетаниям из руководства, а не с большим запасом.
Будет ли мульти-сплит потреблять меньше электроэнергии, чем несколько отдельных сплит-систем, зависит от сравниваемого оборудования, нагрузок комнат, температуры в помещениях и на улице, а также от эксплуатации: загороженные решётки и грязный фильтр снижают производительность. Модели удобно сравнивать по сезонному классу энергоэффективности. В охлаждении у наружных блоков Free Match и Multi Smart он A++ по европейской шкале SEER. В обогреве у Free Match класс A+ или A++ в зависимости от типоразмера, у Multi Smart — A.

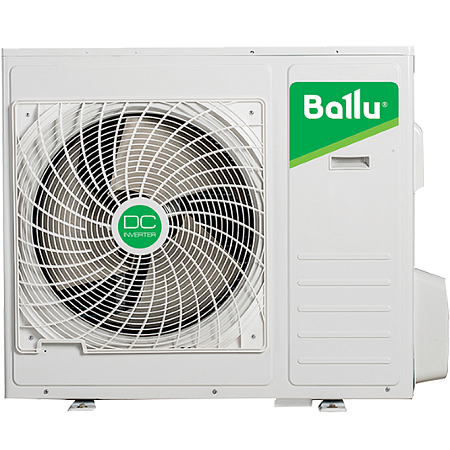

Инвертор меняет производительность в пределах диапазона, а нижняя граница растёт вместе с типоразмером наружного блока
Все актуальные наружные блоки Free Match и Multi Smart заправлены хладагентом R32. По Четвёртому оценочному докладу IPCC 100-летний потенциал глобального потепления R32 — 675, R410A — 2090, то есть у R32 он примерно втрое ниже. Озоноразрушающий потенциал у обоих хладагентов нулевой, поэтому выигрыш R32 касается именно климата.
При этом R32 остаётся парниковым газом. В руководстве он отмечен знаком огнеопасности, и для блоков на R32 заданы отдельные правила: заправлять систему можно только R32, обслуживание начинают с проверки безопасности, монтаж выполняют квалифицированные специалисты официального дилера.
Для мульти-сплита в руководстве указаны две предельные длины трассы: до одного внутреннего блока и общая длина всех ветвей. Выполнить нужно оба условия и не превысить допустимый перепад высот между блоками. Пределы у каждой модели свои:
| Модель наружного блока | До одного внутреннего блока, м | Общая длина, м | Перепад высот, м |
|---|---|---|---|
| BA2OI-FM/out-14HN8/EU, BA2OI-FM/out-18HN8/EU, BM2OI-FM/out-14HN8_V1/EU, BM2OI-FM/out-18HN8_V1/EU | 25 | 40 | 15 |
| BA3OI-FM/out-21HN8/EU, BA3OI-FM/out-27HN8/EU, BM3OI-FM/out-21HN8_V1/EU | 30 | 60 | 15 |
| BA4OI-FM/out-36HN8/EU, BA5OI-FM/out-42HN8/EU, BM4OI-FM/out-28HN8_V1/EU, BM4OI-FM/out-36HN8_V1/EU, BM5OI-FM/out-42HN8_V1/EU | 35 | 80 | 15 |
| BA2OI-FM/out-14HN8/EU_LP | 30 | 60 | 10 |
| BA2OI-FM/out-18HN8/EU_LP | 40 | 80 | 10 |
| BA3OI-FM/out-21HN8/EU_LP | 40 | 90 | 10 |
| BA3OI-FM/out-27HN8/EU_LP | 40 | 100 | 10 |
| BA4OI-FM/out-36HN8/EU_LP | 40 | 120 | 10 |
| BA5OI-FM/out-42HN8/EU_LP | 40 | 130 | 10 |
Значения взяты из руководств по эксплуатации Free Match (BA…) и Multi Smart (BM…). Пример для BA3OI-FM/out-27HN8/EU_LP: три ветви по 35 м укладываются в предел 40 м до блока, но в сумме дают 105 м при допустимых 100 м. Такую схему придётся перестроить: сократить одну из ветвей или перенести наружный блок.
Блоки с индексом _LP (серия Super Free Match R32_LP LONG PIPE) выбирают, когда наружный блок далеко от комнат, например на кровле или в дальнем конце фасада. Допустимый перепад высот у них — до 10 м, и руководство требует установить маслоуловительные петли. Уже и допустимая наружная температура: при охлаждении −15…+43 °C у _LP и −15…+52 °C у стандартных Free Match, при обогреве — соответственно 0…+24 °C и −25…+24 °C. Если систему планируют для обогрева зимой, это ограничение важнее запаса по длине трассы.
Для мульти-сплита проверяют обе длины: до каждого внутреннего блока и общую
Готовые сочетания наружных и внутренних блоков собраны в разделе комплектов мульти-сплит-систем, в том числе комплекты Platinum Evolution: наружный блок Free Match и настенные блоки BSUI-FM. Перед покупкой сверьте выбранное сочетание, обе длины трассы и перепад высот с руководством наружного блока.
