Где промышленные мобильные кондиционеры Ballu Heavy Pro принесут пользу: цех, склад, торговый зал, стройка, серверная. Как вывести горячий воздух, подключить питание 220 или 380 В и отвести конденсат.
Промышленные мобильные кондиционеры Ballu серии Heavy Pro охлаждают рабочие места в цехах и мастерских, зоны склада, торговые и выставочные залы, временные сооружения на стройке. Для серверной это временное или резервное охлаждение, а в лабораториях и медицинских помещениях — только там, где это допускают требования объекта. Результат в любом из этих мест зависит от трёх условий: куда вывести горячий воздух, есть ли подходящее питание и куда отвести конденсат.
Heavy Pro — моноблоки на шасси для производственных и коммерческих помещений, в жилых их не используют. В нашем каталоге пять моделей: BGK5, BGK9, BGK8E, BGK15 и BGK25.
Моноблок забирает тепло из воздуха и выбрасывает его с горячим потоком вместе с теплом от работы компрессора. Если оба потока остаются в одном цехе, охлаждается только зона под холодной струёй. У BGK15 при 15 кВт холода и 5 кВт потребляемой мощности горячий поток уносит около 20 кВт: цех в целом получает на 5 кВт тепла больше, чем отдаёт. Поэтому весь объём таким способом не охладить, а рабочее место — можно.

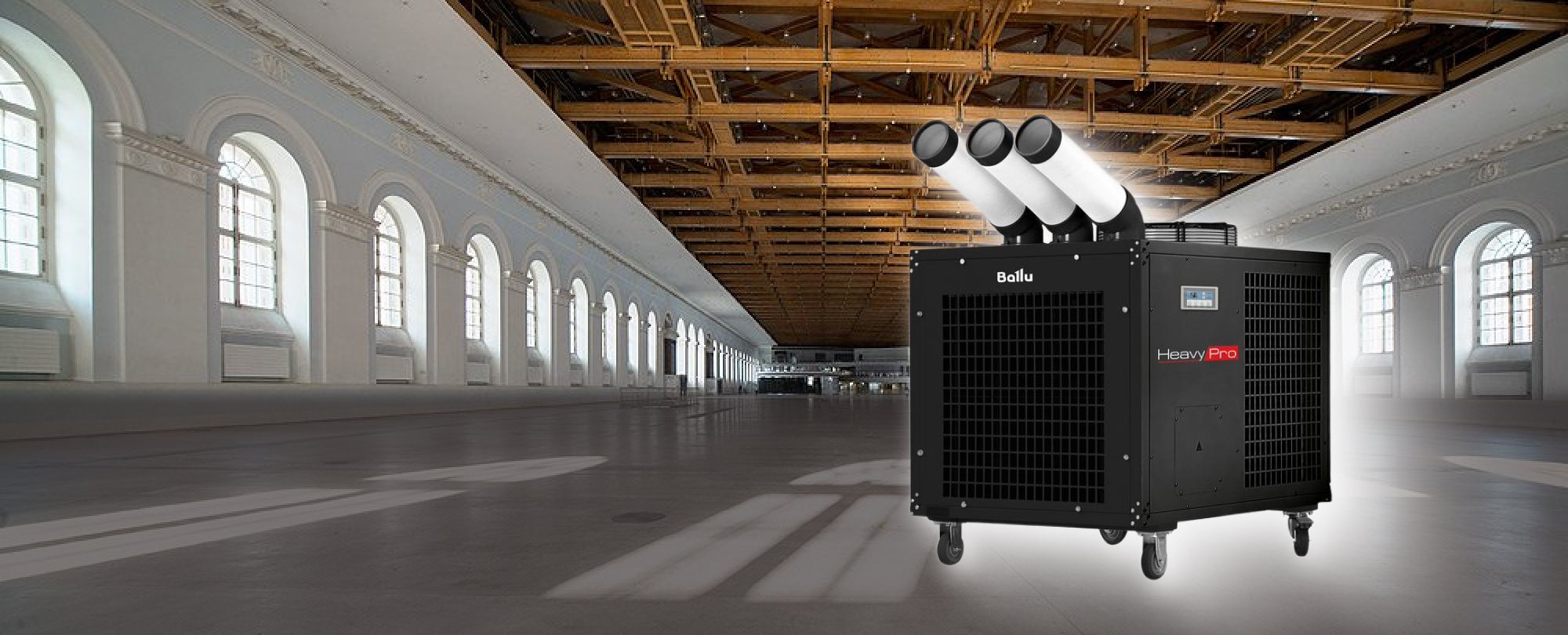

Точечное охлаждение — прямая задача Heavy Pro. Холодный рукав направляют на рабочее место, станок или узел, а у BGK8E и BGK15 в режиме SPOT/COOL задают температуру воздуха на выходе от 0 до 18 °C. BGK8E подаёт холод сразу по трём рукавам диаметром 125 мм. У BGK8E и BGK15 горячий поток выходит вверх, поэтому точечный режим подходит просторным помещениям с хорошей вентиляцией.
Чтобы охладить помещение целиком, горячий воздух выводят наружу. У BGK5 и BGK9 для этого есть воздуховод горячего воздуха: его заводят в отверстие в стене на улицу, а наружное отверстие закрывают от посторонних предметов1. BGK15 и BGK25 выпускают горячий воздух вверх без воздуховода, а холодный подают в помещение по каналу диаметром 250 мм у BGK15 и 300 мм у BGK252,3. Воздуховоды холодного воздуха покупают отдельно, канал прокладывает монтажная организация. Обычная длина канала — 10–15 м, предел — 30 м; если канал длиннее 15 м, в него ставят дополнительный вентилятор.
1Инструкция по эксплуатации Ballu Heavy Pro BGK5, BGK9, с. 6
Сам агрегат при такой схеме стоит там, куда можно сбросить тепло: на улице под защитой от осадков или в соседнем хорошо проветриваемом помещении.
Охладить помещение можно, только если горячий воздух уходит за его пределы
| Модель | Питание | Холод, кВт | Шум, дБА | Отвод тепла | Конденсат |
|---|---|---|---|---|---|
| BGK5 | 220–240 В | 4,5 | 50 | воздуховод через стену на улицу | бак или дренажная труба (опция) |
| BGK9 | 220–240 В | 6,5 | 55 | воздуховод через стену на улицу | бак или дренажная труба (опция) |
| BGK8E | 380 В | 8,5 | 65 | вверх, воздуховод можно нарастить не более чем на 3 м | дренажная труба 19 мм |
| BGK15 | 380 В | 15 | 75 | вверх, без воздуховода | дренажная труба 19 мм |
| BGK25 | 380 В | 12,5 / 25 (один или два компрессора) | 75 | вверх, без воздуховода | дренажная труба 19 мм |
Цех и мастерская. Heavy Pro работает как точечный охладитель: холодный поток на рабочее место или станок в жаркую смену. Шум трёхфазных моделей — 65–75 дБА: проверьте, допустим ли он на рабочем месте и справится ли вентиляция цеха с теплом от прибора.
Склад и логистический центр. Моноблок охлаждает зону комплектации, участок погрузки или отдельную комнату с товаром, а на шасси его переставляют между зонами. Перед перемещением питание отключают, у BGK5 и BGK9 сливают бак. Весь склад одним прибором охлаждают, только если мощность прибора покрывает теплопритоки склада, а горячий воздух выведен наружу.
Торговый зал и выставка. Для зала с посетителями рекомендуем BGK5 или BGK9: они тише остальных (50 и 55 дБА) и работают от обычной сети. Горячий воздух выводят наружу через подготовленный проём, а поворотный холодный рукав направляют туда, где стоят люди.
Стройплощадка и временные сооружения. Трёхфазные модели подключают к строительной сети 380 В. Свежий воздух кондиционер не подаёт: помещение проветривают, особенно если работают приборы на жидком топливе. Рядом с открытым огнём, бензином и растворителями прибор не ставят, а для вагончиков, где люди живут, Heavy Pro не предназначен.
Мобильный кондиционер подменяет основную систему серверной, пока она в ремонте или вышла из строя. Сценарий работает при четырёх условиях.
В режиме ROOM/COOL BGK8E и BGK15 держат заданную температуру по датчику самого агрегата (у BGK8E он стоит на входе воздуха): компрессор работает, пока воздух теплее уставки больше чем на 1 °C. Если агрегат стоит вне серверной, температуру в ней этот датчик не видит. Управления влажностью у серии нет.
Постоянное охлаждение серверной подбирают отдельно под нагрузку и требования оборудования: схемы резервирования прецизионных кондиционеров мы разобрали в статье «Прецизионное охлаждение серверной: как выбрать схему резервирования».
Здесь всё решают требования конкретного объекта: к температуре хранения препаратов и реактивов, к воздуху в помещении, к шуму и к оборудованию, которое можно в нём размещать. Ставить Heavy Pro стоит, только если эти требования допускают мобильный промышленный кондиционер; в операционные и палаты без согласования с ними его не рекомендуем. Воздушный фильтр серии задерживает пыль и защищает теплообменник; годится ли такая фильтрация для конкретного помещения, тоже решают по требованиям объекта.
4«Для включения прибора необходим источник питания 380В. Не используйте источники питания, отличные от 380 В, это приведет к поломке прибора, а также опасно для жизни.»
Инструкция по эксплуатации Ballu BGK15, с. 3
5Инструкция по эксплуатации Ballu Heavy Pro BGK5, BGK9, с. 7
Минимальные расстояния до стен и препятствий у двух групп моделей Heavy Pro
Помещение с наружной стеной и розеткой 220 В охладят BGK5 или BGK9. Рабочее место в цехе — BGK8E с тремя рукавами или BGK15. Большую нагрузку с подачей холода по каналу в соседнее помещение берут на себя BGK15 и BGK25; у BGK25 второй компрессор включают, когда нагрузка растёт. Все модели серии собраны в разделе промышленных мобильных кондиционеров.
